การปั๊มแบบปกติ: โซลูชันการขึ้นรูปที่คุ้มค่าสำหรับส่วนประกอบโลหะที่ผลิตเป็นชุด

การตอกแบบปกติโดยทั่วไปจะใช้เมื่อส่วนประกอบมีโครงสร้างคงที่ และไม่ต้องการพิกัดความเผื่อที่แน่นหนาที่เกี่ยวข้องกับการปั๊มขึ้นรูปอย่างแม่นยำ

กระบวนการนี้ใช้แม่พิมพ์กดและปั๊มเพื่อตัดหรือขึ้นรูปแผ่นโลหะให้เป็นรูปร่างที่ต้องการ ขึ้นอยู่กับการออกแบบชิ้นส่วน การดำเนินการหลายอย่างสามารถดำเนินการให้เสร็จสิ้นได้ รวมถึงการปั๊มขึ้นรูป การเจาะ การดัด และการขึ้นรูปขั้นพื้นฐาน

ในกรณีที่การปั๊มแบบปกติเหมาะกับการผลิตโลหะ

การปั๊มแบบปกติโดยทั่วไปเหมาะสำหรับชิ้นส่วนโลหะที่มีข้อกำหนดด้านขนาดมาตรฐานและความต้องการในการผลิตซ้ำ มีประโยชน์อย่างยิ่งเมื่อต้องผลิตชิ้นส่วนเดียวกันในปริมาณปานกลางหรือมาก

ชิ้นส่วนทั่วไปได้แก่:

• วงเล็บโลหะ
• แผ่นยึด
• ชิ้นส่วนเชื่อมต่อ
• ฝาครอบและแผง
• ส่วนประกอบฮาร์ดแวร์
• ส่วนรองรับ
• ส่วนประกอบโลหะขึ้นรูปอย่างง่าย

สำหรับการใช้งานเหล่านี้ การปั๊มสามารถลดปริมาณการประมวลผลแบบแมนนวลที่จำเป็นหลังจากการขึ้นรูปได้

กระบวนการปั๊มขึ้นรูปทำงานอย่างไร

กระบวนการผลิตทั่วไปเกี่ยวข้องกับขั้นตอนพื้นฐานหลายขั้นตอน

1. การตรวจสอบชิ้นส่วนและแม่พิมพ์

ก่อนเริ่มการผลิต การเขียนแบบชิ้นส่วนจะได้รับการตรวจสอบเพื่อกำหนดวัสดุ ความหนา การขึ้นรูป และโครงสร้างแม่พิมพ์ จากนั้นแม่พิมพ์จะได้รับการพัฒนาตามรูปทรงของชิ้นส่วนที่ต้องการ

2. การเตรียมวัสดุ

โลหะแผ่นหรือม้วนจัดทำขึ้นตามความต้องการในการผลิต วัสดุทั่วไป ได้แก่ :

• เหล็กกล้าคาร์บอน
• สแตนเลส
• อลูมิเนียม
• ทองแดง
• เหล็กชุบสังกะสี

การเลือกใช้วัสดุขึ้นอยู่กับความแข็งแรง ความต้านทานการกัดกร่อน น้ำหนัก ลักษณะการขึ้นรูป และต้นทุนที่ต้องการ

3. การตอก

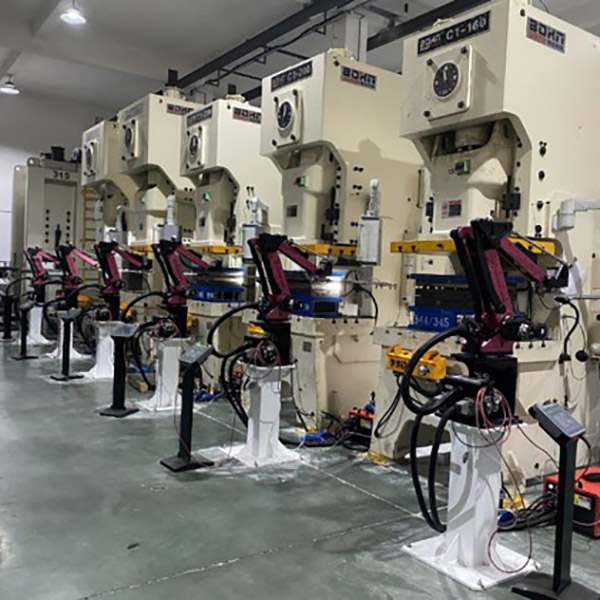

วัสดุถูกวางลงในแม่พิมพ์และผ่านกระบวนการโดยใช้เครื่องปั๊มขึ้นรูป อาจจำเป็นต้องมีการดำเนินการหนึ่งหรือหลายอย่าง ทั้งนี้ขึ้นอยู่กับชิ้นส่วน

4. การตกแต่งและการตรวจสอบ

หลังจากการปั๊ม ชิ้นส่วนอาจต้องมีการขัด ทำความสะอาด เคลือบ ชุบ หรือกระบวนการตกแต่งอื่น ๆ การตรวจสอบขนาดยังดำเนินการตามความต้องการของผลิตภัณฑ์อีกด้วย

เหตุใดจึงต้องใช้การปั๊มแบบปกติสำหรับการผลิตเป็นชุด

หนึ่งในเหตุผลหลักในการเลือก Normal Stamping คือความเหมาะสมสำหรับการผลิตซ้ำ

เมื่อแม่พิมพ์ได้รับการพัฒนาและปรับแต่งอย่างเหมาะสมแล้ว จะสามารถทำซ้ำการออกแบบเดียวกันนี้ในขั้นตอนการผลิตขนาดใหญ่ได้ ซึ่งจะช่วยรักษารูปทรงของชิ้นส่วนให้สม่ำเสมอ ในขณะเดียวกันก็ลดปริมาณงานที่ต้องทำด้วยมือด้วย

นอกจากนี้ยังสามารถเป็นตัวเลือกที่ใช้งานได้จริงเมื่อการใช้งานไม่ได้เหมาะสมกับเครื่องมือเพิ่มเติมและการควบคุมกระบวนการที่จำเป็นสำหรับการปั๊มขึ้นรูปอย่างแม่นยำ

การปั๊มแบบปกติกับการปั๊มแบบแม่นยำ

กระบวนการทั้งสองไม่สามารถใช้แทนกันได้สำหรับทุกแอปพลิเคชัน

ควรเลือกกระบวนการที่เหมาะสมตามความต้องการของชิ้นส่วนจริง แทนที่จะเลือกกระบวนการขั้นสูงเพียงอย่างเดียว

ผู้ซื้อควรยืนยันอะไรก่อนสั่งซื้อ?

การวาดชิ้นส่วน

การเขียนแบบที่สมบูรณ์พร้อมขนาด ความคลาดเคลื่อน ตำแหน่งของรู และข้อกำหนดที่สำคัญอื่นๆ ช่วยให้ผู้ผลิตประเมินวิธีการผลิตได้อย่างแม่นยำ

วัสดุและความหนา

ความหนาของวัสดุและแผ่นส่งผลโดยตรงต่อการออกแบบแม่พิมพ์และการขึ้นรูป รายละเอียดเหล่านี้ควรได้รับการยืนยันก่อนที่จะเริ่มใช้เครื่องมือ

ปริมาณการสั่งซื้อ

เครื่องมือเกี่ยวข้องกับต้นทุนการพัฒนาเริ่มแรก ดังนั้นปริมาณการผลิตที่คาดหวังจึงเป็นปัจจัยสำคัญในการประเมินต้นทุนโดยรวมต่อชิ้นส่วน

ข้อกำหนดพื้นผิว

หากชิ้นส่วนที่เสร็จแล้วจำเป็นต้องมีการชุบ การทาสี การเคลือบสีฝุ่น หรือการรักษาพื้นผิวอื่นๆ ควรรวมสิ่งนี้ไว้ในข้อกำหนดของโครงการตั้งแต่ต้น

ข้อกำหนดในการตรวจสอบ

สำหรับชิ้นส่วนที่ใช้ในการประกอบ ควรระบุมิติที่สำคัญล่วงหน้าเพื่อให้ผู้ผลิตสามารถกำหนดขั้นตอนการตรวจสอบที่เหมาะสมได้

การใช้งานทั่วไป

การตอกแบบปกติสามารถพบได้ในภาคการผลิตจำนวนมาก

• ยานยนต์:ฉากยึด ชิ้นส่วนยึด ชิ้นส่วนเสริมแรง และส่วนประกอบแผ่นโลหะอื่นๆ
• อิเล็กทรอนิกส์:ส่วนรองรับภายใน ฝาครอบ แผ่นยึด และฮาร์ดแวร์
• เครื่องใช้ในบ้าน:ส่วนประกอบโครงสร้าง แผง และชิ้นส่วนโลหะขึ้นรูป
• อุปกรณ์อุตสาหกรรม:ฉากยึด ฝาครอบป้องกัน ชิ้นส่วนเชื่อมต่อ และส่วนประกอบรองรับ
